▶ LA NUMÉRISATION 3D
Vous souhaitez relever un maximum d'informations sur un objet ou une surface, et pouvoir consulter le modèle 3D dans vos logiciels de CAO ou d'analyses ? BTRD3D se fera un plaisir de vous aider avec son scanner 3D ! ▶ LA CONCEPTION DE PRODUITS
La conception et le design sont des choses complexes. Nous aimerions tous produire mieux, de manière plus optimisée et précise. C'est pourquoi j'ai lancé btrd3D ! Avec mon scanner 3d, je m'occupe de capturer l'objet qui vous intéresse. Avec mes compétences en CAO et traitements de données 3D, je vous aide dans la conception ou rétroconception. ▶ DES BÉNÉFICES RAPIDES
Au bureau d'études, c'est un travail de meilleur qualité, plus rapide, moins de prototypage. Pour l'entreprise, c'est accepter des projets qui auraient été trop compliqués ou long à réaliser avec vos méthodologies habituelles. Le retour sur investissement est clair, et les clients seront ravis. |
Numérisation 3D de l'intérieur (arrière) d'un Peugeot Expert III L1
Conception d'un tapis de voiture en CAO directement sur le modèle 3D
|
INDUSTRIES & ARTISANS
|
PATRIMOINE & CULTURE
|
PARAMÉDICAL
|
MULTIMÉDIA
|
FAQ
Qu'est-ce qu'un modèle 3D et comment faire pour l'obtenir ?
|
Un modèle 3d est une représentation digitale d'un objet physique. Si vous possédez l'objet et souhaitez l'avoir sous une forme digitale, c'est ce que BTRD3D fera pour vous.
Le procédé de capture des données (sans contact) utilisé actuellement par l'entreprise est la projection de lumière structurée pour collecter les données tridimensionnelles. Les données de surface sont acquises par un capteur qui enregistre très précisément un nuage de points dense dans l'espace afin de reproduire fidèlement l'objet. |
Numérisation 3D - Plancher Nissan NV200
|
Les différentes applications qui s'offrent à vous
|
Une fois l'objet scanné, vous avez une sauvegarde digitale de celui-ci. Voici une liste non exhaustive des applications possibles :
Une fois qu'un projet a été complété, l'entreprise a la possibilité de concevoir pour vous la représentation du modèle dans le cadre de visualisations. Vous pouvez aussi fournir votre modèle final et demander à l'entreprise d'en faire une visualisation pour vous. |
Étude design télécommande
Analyse de déviation carrosserie
Numérisation statuette et rendu
Conception tapis de sol pour véhicules
|
Quelles sont les possibilités techniques ?

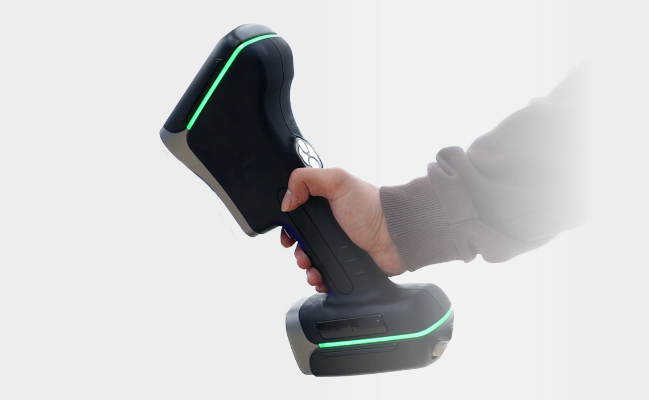

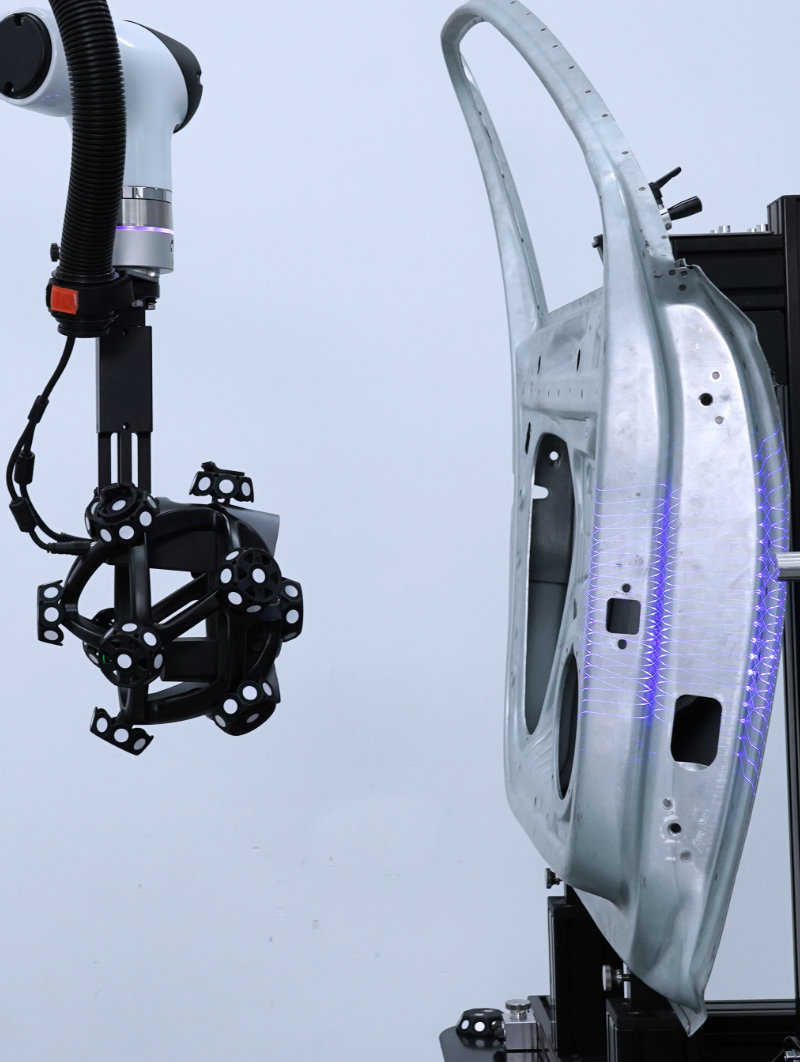

BTRD3D fait de la numérisation courte portée à l'aide d'un scanner portable à main qui projette une lumière structurée.
Précision volumétrique : Le scanner portable utilisé habituellement possède une précision volumétrique d'environ 0.1% sur 100cm, soit 1mm de déviation par mètre. Ces caractéristiques permettent de réaliser des relevés rapides, d'une précision, suffisante pour la plupart des projets de rétro ingénierie, prototypage, design, étude, conception, mais aussi pour le patrimoine et la culture avec l'archivage digital, la restauration, la recherche, la visualisation...
Si vos besoins en précision et tolérances sont extrêmement élevés, BTRD3D pourra vous rediriger vers des spécialistes de la métrologie dans votre secteur. Attention ! La métrologie nécessite du matériel extrêmement onéreux et cela à un impact sur les prix (entre 2 et plus de 5 fois les tarifs BTRD3D). Déterminez toujours vos besoins minimum en précision pour mener à bien votre projet, et évaluez si les frais supplémentaires pour aller au delà de celle-ci en valent la peine !
Types de captures : Le scanner possède 2 types de captures.
Il peut se repérer dans l'espace en utilisant les "caractéristiques" de l'objet (ses formes et variations de surface). Cela est optimale sur les formes dites "organiques" (sculpture, chaussure, moule...).
Sur certains objets manufacturés aux formes lisses et transitions de surfaces douces, de grande taille (comparé à la zone de capture du scanner, comme une carrosserie de véhicule) il est nécessaire de disposer des cibles (magnétiques ou autocollantes) sur l'objet (ou autour de l'objet selon sa taille, sur un plateau tournant par exemple) afin d'aider le scanner à se repérer dans l'espace. Plus généralement, sur chaque projet qui consiste à numériser un produit manufacturé, il est préférable d'utiliser des cibles afin d'atteindre la précision volumétrique maximum en réduisant le nombre d'erreurs de tracking.
Dimensions : De quelques centimètres à 4 mètres, soit d'un embout de prise électrique à un véhicule.
Types de surfaces : Le scanner ne peut acquérir, ou avec quelques difficultés, les surfaces suivantes : surfaces transparentes, surfaces chromées et/ou réfléchissantes et/ou noires. Encore une fois, chaque projet est unique et il est tout à fait possible que le scanner capture un plastique noire granuleux en augmentant sa luminosité par exemple. En cas de difficultés, la solution simple et idéale est d'appliquer une mélange eau/poudre matifiante qui se nettoie ensuite à la brosse ou à l'eau selon les surfaces.
Environnement : Le scanner fonctionne en condition lumineuse "normale" et en intérieur, mais sera moins performant sur un objet noyé dans une forte lumière directe, nécessitant l'adaptation des paramètres du scanner et pouvant entraîner une capture moins optimale. Cumuler forte lumière et surfaces problématiques (décrites ci-dessus) ralentira le processus.
Résolutions maximales : La résolution (l'espace entre chaque point du nuage de points représentant la surface capturée) peut varier de 0.2mm à 0.7mm (main libre "rapide") maximum. Plus la résolution est élevée, plus l'espace entre les points est réduit, augmentant ainsi la quantité de détails capturés (mais aussi considérablement la taille du fichier et son temps de traitement). Chaque projet est différent, et numériser dans la résolution maximale n'est pas forcément la solution ! Pour infos :
➡ Une statuette détaillée de 30cm en mode fixe, résolution 0.2mm : environ 4.5 millions de points.
➡ L'arrière droit (intérieur) d'un véhicule utilitaire (environ 2.2m x 1.6m), résolution 0.7mm : entre 8 et 12 millions de points
Précision volumétrique : Le scanner portable utilisé habituellement possède une précision volumétrique d'environ 0.1% sur 100cm, soit 1mm de déviation par mètre. Ces caractéristiques permettent de réaliser des relevés rapides, d'une précision, suffisante pour la plupart des projets de rétro ingénierie, prototypage, design, étude, conception, mais aussi pour le patrimoine et la culture avec l'archivage digital, la restauration, la recherche, la visualisation...
Si vos besoins en précision et tolérances sont extrêmement élevés, BTRD3D pourra vous rediriger vers des spécialistes de la métrologie dans votre secteur. Attention ! La métrologie nécessite du matériel extrêmement onéreux et cela à un impact sur les prix (entre 2 et plus de 5 fois les tarifs BTRD3D). Déterminez toujours vos besoins minimum en précision pour mener à bien votre projet, et évaluez si les frais supplémentaires pour aller au delà de celle-ci en valent la peine !
Types de captures : Le scanner possède 2 types de captures.
Il peut se repérer dans l'espace en utilisant les "caractéristiques" de l'objet (ses formes et variations de surface). Cela est optimale sur les formes dites "organiques" (sculpture, chaussure, moule...).
Sur certains objets manufacturés aux formes lisses et transitions de surfaces douces, de grande taille (comparé à la zone de capture du scanner, comme une carrosserie de véhicule) il est nécessaire de disposer des cibles (magnétiques ou autocollantes) sur l'objet (ou autour de l'objet selon sa taille, sur un plateau tournant par exemple) afin d'aider le scanner à se repérer dans l'espace. Plus généralement, sur chaque projet qui consiste à numériser un produit manufacturé, il est préférable d'utiliser des cibles afin d'atteindre la précision volumétrique maximum en réduisant le nombre d'erreurs de tracking.
Dimensions : De quelques centimètres à 4 mètres, soit d'un embout de prise électrique à un véhicule.
Types de surfaces : Le scanner ne peut acquérir, ou avec quelques difficultés, les surfaces suivantes : surfaces transparentes, surfaces chromées et/ou réfléchissantes et/ou noires. Encore une fois, chaque projet est unique et il est tout à fait possible que le scanner capture un plastique noire granuleux en augmentant sa luminosité par exemple. En cas de difficultés, la solution simple et idéale est d'appliquer une mélange eau/poudre matifiante qui se nettoie ensuite à la brosse ou à l'eau selon les surfaces.
Environnement : Le scanner fonctionne en condition lumineuse "normale" et en intérieur, mais sera moins performant sur un objet noyé dans une forte lumière directe, nécessitant l'adaptation des paramètres du scanner et pouvant entraîner une capture moins optimale. Cumuler forte lumière et surfaces problématiques (décrites ci-dessus) ralentira le processus.
Résolutions maximales : La résolution (l'espace entre chaque point du nuage de points représentant la surface capturée) peut varier de 0.2mm à 0.7mm (main libre "rapide") maximum. Plus la résolution est élevée, plus l'espace entre les points est réduit, augmentant ainsi la quantité de détails capturés (mais aussi considérablement la taille du fichier et son temps de traitement). Chaque projet est différent, et numériser dans la résolution maximale n'est pas forcément la solution ! Pour infos :
➡ Une statuette détaillée de 30cm en mode fixe, résolution 0.2mm : environ 4.5 millions de points.
➡ L'arrière droit (intérieur) d'un véhicule utilitaire (environ 2.2m x 1.6m), résolution 0.7mm : entre 8 et 12 millions de points
Informations sur les tarifs
Les éléments suivants ont un impact sur les devis :
1. Les délais : pour la plupart des projets, les délais prévus sont les suivants*. Cependant pour les pièces plus grandes ou plus complexes, et/ou nécessitant des services d'ingénieries, les délais de livraison peuvent être plus longs
2. Livraison : faire livrer votre objet pour une numérisation dans les locaux de l'entreprise BTRD3D est la solution la plus économique.
Dans ce cas, les tarifs comment à une centaine d'€uros pour l'obtention d'un nuage de points d'une pièce simple.
3. Déplacements : il est possible d'intervenir directement dans vos locaux pour (et uniquement pour*) la numérisation avec le matériel portable si nécessaire. Dans ce cas, un minimum de 4h sera facturé (1/2 journée) pour l'intervention, sans compter les frais de déplacements**. Base 90€/h.
* le traitement des données (nettoyage, alignement des nuages de points, maillage, alignement sur les axes du monde, rétro conception...) est fait dans les locaux BTRD3D sur une station de travail dédiée qui possèdent ses licences de logiciels non flottantes (à partir de 60€/h selon complexité (voir graphique)).
** 50 premiers kilomètres offerts.
4. La complexité de l'objet ou la surface : trois niveaux de complexité ont un impact sur les coûts (voir graphique)
5. Le format demandé : du modèle 3D en nuage de points à la rétro conception CAO, les coûts évoluent (voir graphique)
1. Les délais : pour la plupart des projets, les délais prévus sont les suivants*. Cependant pour les pièces plus grandes ou plus complexes, et/ou nécessitant des services d'ingénieries, les délais de livraison peuvent être plus longs
- Standard : Environ 1 à 2 semaines après réception de la pièce
- Rapide : Moins d'une semaine à compter de la réception : peut ajouter 20 à 30% au prix standard
- Urgent : Moins de 3 jours à compter de la réception : peut ajouter 30 à 50% au prix standard
2. Livraison : faire livrer votre objet pour une numérisation dans les locaux de l'entreprise BTRD3D est la solution la plus économique.
Dans ce cas, les tarifs comment à une centaine d'€uros pour l'obtention d'un nuage de points d'une pièce simple.
3. Déplacements : il est possible d'intervenir directement dans vos locaux pour (et uniquement pour*) la numérisation avec le matériel portable si nécessaire. Dans ce cas, un minimum de 4h sera facturé (1/2 journée) pour l'intervention, sans compter les frais de déplacements**. Base 90€/h.
* le traitement des données (nettoyage, alignement des nuages de points, maillage, alignement sur les axes du monde, rétro conception...) est fait dans les locaux BTRD3D sur une station de travail dédiée qui possèdent ses licences de logiciels non flottantes (à partir de 60€/h selon complexité (voir graphique)).
** 50 premiers kilomètres offerts.
4. La complexité de l'objet ou la surface : trois niveaux de complexité ont un impact sur les coûts (voir graphique)
- Les pièces simples, plutôt lisses, peu détaillées, peu ou pas de cavités :
Un mannequin, le moule de la coque d'un canoë, une forme à chaussures... - Les piéces détaillées, comportant quelques détails et caractéristiques qui doivent être reproduits avec précision :
Des ossements, des fossiles, des moulures de cadres ou miroirs, le manche d'un avion, une coque de manette de jeu, une valise d'électro portatif, un siège de voiture, un réservoir de bateau... - Les pièces complexes, avec des détails et caractéristiques nombreuses, des formes concaves :
Un tableau de bord de véhicule, une personne debout, la coque d'une visseuse, un moteur, une figurine, la tôle intérieur d'un véhicule utilitaire...
5. Le format demandé : du modèle 3D en nuage de points à la rétro conception CAO, les coûts évoluent (voir graphique)
- Modèles 3D : nuages de points, modèles maillés, Nurbs (surfaçage rapide consistant à envelopper de manière semi automatisée le modèle avec un surface pour obtenir un solide non paramétrique)
- CAO : rétro conception surfacique ou solide
- Hybride : Nurbs + édition paramétrique
6. Le volume, les partenariats, les projets innovants ou à but social... : ce dernier point regroupe les conditions diverses qui peuvent vous aider à réduire les coûts.
7. Nouveaux clients : les nouveaux clients bénéficient de l'offre commerciale "découverte - première prestation".
-10% sur le premier devis contenant une ou plusieurs prestations. Non applicable sur plusieurs devis d'une seule prestation.
- Le volume : les projets nécessitant plusieurs jours de prestations pourront bénéficier d'une offre commerciale
- Les partenariats : toute entreprise souhaitant afficher sa coopération avec BTRD3D via son site internet et ses réseaux sociaux pourra bénéficier d'une offre commerciale grâce à la visibilité octroyée.
- Projets innovants : l'entreprise BTRD3D est elle-même un projet qui se veut innovant : apporter les bienfaits de la numérisation 3D, traditionnellement réservée aux industries de pointes, aux TPE et PME de l'Ouest grâce à des tarifs accessibles, afin de permettre à ces entreprises de produire de manière plus intelligente tout en obtenant une meilleure qualité, avec tous les bienfaits que cela peut permettre (baisse du stress au travail, réduction des coûts, des pertes). Alors n'hésitez à me parler de votre projet, nous sommes peut-être sur la même longueur d'onde !
- Projets à but social : Il existe de nombreuses initiatives populaires qui souhaitent innover mais n'ont pas forcément accès à de grands financements : création d'orthèses pour enfants ou personnes vulnérables en situation de handicap, création de prothèses pour animaux blessés, restauration de patrimoines en péril par des passionnés... Contactez moi.
7. Nouveaux clients : les nouveaux clients bénéficient de l'offre commerciale "découverte - première prestation".
-10% sur le premier devis contenant une ou plusieurs prestations. Non applicable sur plusieurs devis d'une seule prestation.
Quelques astuces pour réduire les coûts
En tant que client de prestations de numérisation 3D, il y a des choses que vous pouvez faire pour baisser les coûts !
BTRD3D s'est efforcé de proposer une offre commerciale accessible pour les TPE et PME qui souhaitent bénéficier des avantages de la numérisation 3D, cela sans investir dans du matériel, des logiciels et de la formation de personnel. Néanmoins la complexité et/ou la taille de certains projets auront un impact sur les coûts, c'est pourquoi il est important de considérer les éléments suivants :
1. Préparez l'objet ou la surface à scanner, la nettoyer
Comme expliqué précédemment, il est parfois nécessaire de préparer certaines surfaces. Si la surface est réfléchissante, une couche de fine poudre est souvent appliquée pour atténuer les réflexions. Cette couche s'enlève ensuite à la brosse ou avec un gros pinceau. Il faut parfois rincer à l'eau et sécher avec de l'essuie-tout afin d'absorber la poudre qui peut rester dans les matières poreuses (exemple : les joints caoutchouc des portes des véhicules). Gagner du temps sur la préparation ou le nettoyage c'est automatiquement baisser le coût de la prestation, ou alors numériser plus d'objets ou de surfaces avec la même enveloppe !
2. Avoir un objectif bien défini
L'entreprise n'aura jamais trop d'informations au sujet de votre projet. Les descriptions vagues ou trop brèves peuvent contraindre le prestataire à sur-évaluer le besoin et entraîner une charge de travail plus importante que nécessaire.
3. Être réaliste avec la précision et la résolution
Déterminez les conditions "minimum" satisfaisantes pour mener à bien votre projet. Une précision ou résolution irréalistes peuvent gonfler la facture, voire rendre l’exécution d'un projet impossible selon l'équipement disponible. Chaque projet étant différent, la précision et la résolution n'auront pas toujours une incidence sur la facture, mais sachez que parfois, en choisissant de travailler avec les valeurs minimums acceptables pour votre projet, vous pourriez faire des économies.
BTRD3D s'est efforcé de proposer une offre commerciale accessible pour les TPE et PME qui souhaitent bénéficier des avantages de la numérisation 3D, cela sans investir dans du matériel, des logiciels et de la formation de personnel. Néanmoins la complexité et/ou la taille de certains projets auront un impact sur les coûts, c'est pourquoi il est important de considérer les éléments suivants :
1. Préparez l'objet ou la surface à scanner, la nettoyer
Comme expliqué précédemment, il est parfois nécessaire de préparer certaines surfaces. Si la surface est réfléchissante, une couche de fine poudre est souvent appliquée pour atténuer les réflexions. Cette couche s'enlève ensuite à la brosse ou avec un gros pinceau. Il faut parfois rincer à l'eau et sécher avec de l'essuie-tout afin d'absorber la poudre qui peut rester dans les matières poreuses (exemple : les joints caoutchouc des portes des véhicules). Gagner du temps sur la préparation ou le nettoyage c'est automatiquement baisser le coût de la prestation, ou alors numériser plus d'objets ou de surfaces avec la même enveloppe !
2. Avoir un objectif bien défini
L'entreprise n'aura jamais trop d'informations au sujet de votre projet. Les descriptions vagues ou trop brèves peuvent contraindre le prestataire à sur-évaluer le besoin et entraîner une charge de travail plus importante que nécessaire.
3. Être réaliste avec la précision et la résolution
Déterminez les conditions "minimum" satisfaisantes pour mener à bien votre projet. Une précision ou résolution irréalistes peuvent gonfler la facture, voire rendre l’exécution d'un projet impossible selon l'équipement disponible. Chaque projet étant différent, la précision et la résolution n'auront pas toujours une incidence sur la facture, mais sachez que parfois, en choisissant de travailler avec les valeurs minimums acceptables pour votre projet, vous pourriez faire des économies.
